工業(yè)窯爐的保溫效果是影響能耗的關(guān)鍵因素之一。研制一種運(yùn)用壽命長(zhǎng)且能減輕爐體質(zhì)量的產(chǎn)品是很有必要的。JM-28-0.8屬于莫來(lái)石輕質(zhì)磚，具有高溫功用好、成本低的特征，可用于窯爐內(nèi)襯，不只可以有用減輕爐體質(zhì)量、節(jié)約燃?xì)猓�還可以延伸爐襯運(yùn)用壽命，下降維護(hù)費(fèi)用。

       1.JM-28-.08莫來(lái)石輕質(zhì)磚制作

       以工業(yè)Al₂O₃粉、粘土、燒結(jié)出色的鋁礬土和部分藍(lán)晶石為首要質(zhì)料，增加木屑（1mm挑選）和聚苯乙烯球（直徑2~0.5mm）制備輕質(zhì)磚。質(zhì)料化學(xué)組成見表1

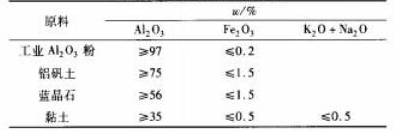

表1  主要原料的化學(xué)組成

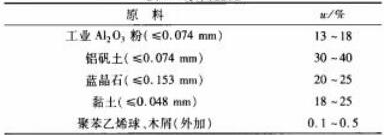

表2 原料配比

       按表2中配比進(jìn)行混料。先將工業(yè)Al2O3粉、礬土、藍(lán)晶石、粘土細(xì)粉參與攪拌機(jī)中干混3~5min，然后參與聚苯乙烯球、木屑和結(jié)合劑（外加），邊加邊攪拌，混勻后出碾。

       選用擠泥法成型。成型后濕坯經(jīng)過(guò)50~60℃48h和100~110℃ 72h枯燥后燒成。燒成溫度控制在1400℃~1500℃，保溫8h。依照相關(guān)規(guī)范檢測(cè)試樣的外觀和理化方針。

       效果與分析

       出產(chǎn)的JM-28-0.8莫來(lái)石輕質(zhì)磚制品外觀皎白，棱角清楚、尺寸準(zhǔn)確。其理化方針為：Al₂O₃=67.99%，F(xiàn)e₂O₃=0.87%，體積密度為0.8g·cm³，耐壓強(qiáng)度為2.3MPa，1500℃8h燒后線改動(dòng)為-0.1%，熱導(dǎo)率（800℃）為0.24W·m^-1·K^-1。

       根據(jù)理化方針效果可知：輕質(zhì)磚制品Al₂O₃含量為67.99% ，說(shuō)明此配比生成莫來(lái)石較多：Fe₂O₃含量<1%，所以燒后磚坯外觀皎白(如果鐵含量偏高，燒后磚坯發(fā)紅)。耐壓強(qiáng)度滿足規(guī)范要求(≥2.1MPa)，是因?yàn)楣�業(yè)Al₂O₃在燒成進(jìn)程中發(fā)生了13%左右的體積縮短，有利于耐壓強(qiáng)度的前進(jìn)。粘土和工業(yè)Al₂O₃在燒成進(jìn)程中出現(xiàn)了不同程度的體積縮短，而礬土的莫來(lái)石化發(fā)生體積脹大，藍(lán)晶石的分化反響也發(fā)生體積脹大，系統(tǒng)的體積脹大和縮短互相抵消使產(chǎn)品整體線改動(dòng)不大，1500℃ 8h燒后線改動(dòng)僅為-0.1%：熱導(dǎo)率(800℃)為0.248W·m^-1·K^-1，首要是因?yàn)樵囼?yàn)中增加的木屑和聚苯乙烯小球燒成后發(fā)生了均勻的小七孔，組織結(jié)構(gòu)均勻，熱導(dǎo)率低，達(dá)到了節(jié)能的效果。

       3 產(chǎn)品的運(yùn)用

       JM28—0.8莫來(lái)石輕質(zhì)磚運(yùn)用于陶瓷廠的梭式窯作業(yè)內(nèi)襯，正常運(yùn)用溫度1400℃左右，耐高溫功能，導(dǎo)熱功能、蓄熱功能均比引證材質(zhì)優(yōu)勝且運(yùn)用壽命長(zhǎng)，前進(jìn)了產(chǎn)品的質(zhì)量和出產(chǎn)能力，改進(jìn)了作業(yè)環(huán)境。選用JM28-0.8莫來(lái)石輕質(zhì)磚為作業(yè)襯后每窯的耗氣量為160kg左右，比原磚混結(jié)構(gòu)每窯可節(jié)約燃?xì)?0kg左右，節(jié)約優(yōu)勢(shì)明顯。

       結(jié)構(gòu)

       JM-28-0.8莫來(lái)石輕質(zhì)磚具有體積穩(wěn)定性好，耐壓強(qiáng)度高、熱導(dǎo)率小等優(yōu)勢(shì)達(dá)到了節(jié)約燃?xì)夂蜏p輕窯體質(zhì)量的目的。
